Ako vypočítať tlakovú kapacitu okrúhleho trubice z nehrdzavejúcej ocele 304?

Ako dôveryhodný dodávateľ okrúhlych trubíc z nehrdzavejúcej ocele 304 sa často stretávam so zákazníkmi týkajúcimi sa tlaku - nosnej kapacity týchto skúmaviek. Pochopenie toho, ako vypočítať tlak - nosnosť je rozhodujúce pre rôzne aplikácie, od priemyselných potrubných systémov po architektonické štruktúry. V tomto blogovom príspevku vás prevediem procesom výpočtu tlaku - nosnej kapacity 304 okrúhlych trubíc z nehrdzavejúcej ocele, zdieľaním príslušných vzorcov, faktorov, ktoré treba zvážiť a praktické príklady.

Pochopenie 304 z nehrdzavejúcej ocele okrúhle trubice

304 Nerezová oceľ je široko používaným materiálom pri výrobe okrúhlych skúmaviek kvôli jeho vynikajúcemu odporu korózie, vysokej pevnosti a dobrej formnosti. Rúrky sú k dispozícii v rôznych veľkostiach, hrúbke steny a dĺžok, vďaka čomu sú vhodné pre rozmanitú škálu aplikácií. Či už ide o prepravu tekutín, podporných štruktúr alebo dekoratívnych účelov, je spoľahlivou voľbou 304 okrúhlych trubíc z nehrdzavejúcej ocele.

Kľúčové faktory ovplyvňujúce tlak - kapacita ložiska

Predtým, ako sa ponoríte do metód výpočtu, je nevyhnutné porozumieť kľúčovým faktorom, ktoré ovplyvňujú tlak - ložiskovú kapacitu 304 z nehrdzavejúcej ocele guľaté trubice:

Vlastnosti materiálu

Mechanické vlastnosti 304 z nehrdzavejúcej ocele, ako je pevnosť výťažku a pevnosť v ťahu, zohrávajú významnú úlohu pri určovaní tlakovej kapacity. Výťažková pevnosť je napätie, pri ktorom materiál začína plasticky deformovať, zatiaľ čo pevnosť v ťahu je maximálne napätie, ktoré materiál môže odolávať pred zlomom. Pre 304 z nehrdzavejúcej ocele je typická pevnosť výťažku okolo 205 MPa (30 000 psi) a pevnosť v ťahu je približne 515 MPa (75 000 psi).

Rozmery trubice

Vonkajší priemer (OD) a hrúbka steny (hm) okrúhleho trubice sú kritickými parametrami pri výpočte kapacity tlaku - ložiská. Spravidla trubice s väčšími vonkajším priemerom a hrubšou hrúbkou steny vydržia vyššie tlaky.

Konečné podmienky

Spôsob, akým sú konce trubice podopreté alebo obmedzené, môže tiež ovplyvniť jej tlak - ložisko. Napríklad trubica s pevnými koncami bude mať vyšší tlak - nosnosť v porovnaní s trubicou s voľnými koncami.

Výpočtové metódy

Existuje niekoľko metód na výpočet tlakovej kapacity ložiska 304 okrúhlych trubíc z nehrdzavejúcej ocele. Jedným z najbežnejšie používaných vzorcov je Barlowov vzorec, ktorý je založený na teórii napätia obruča.

Barlowov vzorec

Barlowov vzorec sa používa na výpočet vnútorného tlaku, ktorý rúrka, ktorá má odolnosť bez zlyhania, vydrží. Vzorec je nasledujúci:

[P = \ frac {2s \ times t} {d}]

Kde:

• (P) je vnútorný tlak (v MPa alebo PSI)
• (S) je povolené napätie materiálu (v MPa alebo PSI). Pre 304 z nehrdzavejúcej ocele sa povolené napätie zvyčajne považuje za zlomok výnosovej pevnosti, berúc do úvahy faktory, ako sú bezpečnostné marže a aplikačné prostredie. Bežná hodnota pre prípustné napätie je okolo 138 MPa (20 000 psi).
• (t) je hrúbka steny trubice (v mm alebo palcoch)
• D) je vonkajší priemer trubice (v mm alebo palcoch)

Príklad výpočtu

Predpokladajme, že máme kruhovú trubicu z nehrdzavejúcej ocele 304 s vonkajším priemerom (d = 50) mm a hrúbku steny (t = 3) mm. Pomocou povoleného napätia (S = 138) MPA môžeme vypočítať tlak - ložiskovú kapacitu nasledovne:

[P = \ frac {2 \ Times138 \ Times3} {50} = 16,56 \ MPA]

To znamená, že trubica môže odolávať vnútornému tlaku až do 16,56 MPa za daných podmienok.

Obmedzenia Barlowovho vzorca

Zatiaľ čo Barlowov vzorec je jednoduchá a široko používaná metóda na výpočet tlaku - kapacita ložiska tenkých rúrok, má určité obmedzenia:

• Tenký predpoklad steny: Barlowov vzorec je založený na predpoklade, že stena trubice je tenká, zvyčajne definovaná ako pomer hrúbky steny k vonkajšiemu priemeru ((t/d)) je menšia ako 0,1. Pre hrubé rúrky môžu byť potrebné zložitejšie vzorce alebo analýza konečných prvkov.
• Konečné účinky: Vzorec nezohľadňuje konečné podmienky trubice, ktoré môžu mať významný vplyv na kapacitu tlaku - hlavne na krátke trubice.
• Materiál non - linearita: Barlowov vzorec predpokladá, že materiál sa správa lineárne, čo nemusí byť presný pre veľké deformácie alebo vysoké situácie napätia.

Ďalšie úvahy

Okrem metód výpočtu existujú aj ďalšie faktory, ktoré je potrebné brať do úvahy pri určovaní tlaku - ložiskovej kapacity 304 z nehrdzavejúcej ocele okrúhle trubice:

Korózia a erózia

Korózia a erózia môžu v priebehu času znížiť hrúbku steny trubice, čím sa zníži jej tlak - ložisková kapacita. Je dôležité zvoliť vhodné materiály korózie - odolné voči ochranným povlakom pre aplikačné prostredie.

Teplota

Mechanické vlastnosti 304 nehrdzavejúcej ocele sa môžu meniť s teplotou. Pri vysokých teplotách sa môže znížiť pevnosť výťažku a pevnosť v ťahu materiálu, čo môže ovplyvniť tlak - ložisko. Pri navrhovaní potrubného systému je potrebné zvážiť rozsah prevádzkovej teploty.

Bezpečnostné faktory

Aby sa zabezpečila bezpečnosť a spoľahlivosť potrubného systému, je bežné aplikovať bezpečnostné faktory na vypočítaný tlak - únosnosť. Bezpečnostný faktor predstavuje neistoty v materiálových vlastnostiach, výrobných procesoch a prevádzkových podmienkach. Typický bezpečnostný faktor tlaku obsahujúcich komponenty je medzi 1,5 a 4 v závislosti od aplikácie.

Súvisiace výrobky

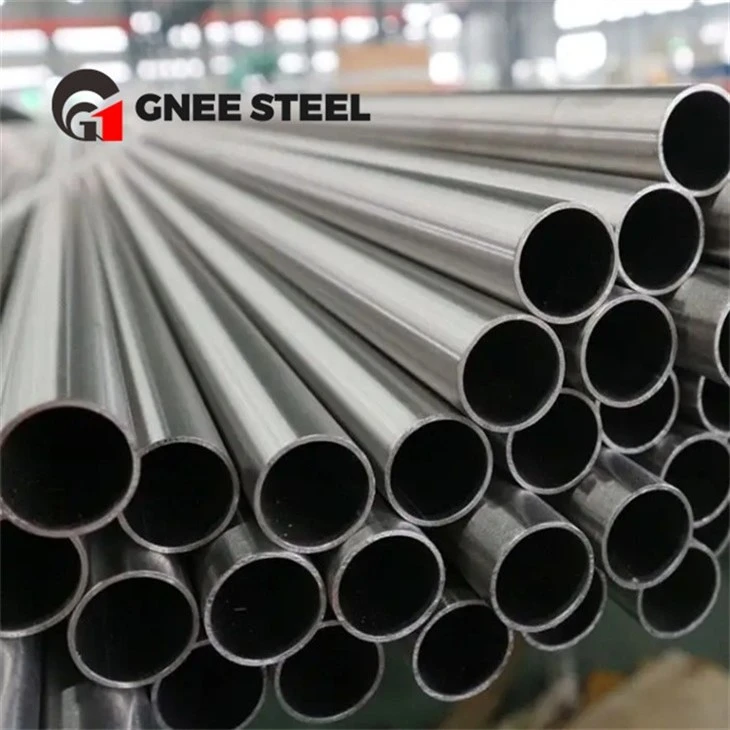

Ak máte záujem o iné typy potrubí z nehrdzavejúcej ocele, ponúkame tiež širokú škálu výrobkov vrátaneASTM A270 TP316L Ultra - Čistá presná oceľová rúrka,ASTM A312 TP 317L z nehrdzavejúcej ocele, plynulé potrubieaASTM A269 TP304ln SS leštené potrubie. Tieto rúry sú navrhnuté tak, aby spĺňali normy najvyššej kvality a sú vhodné pre rôzne priemyselné a komerčné aplikácie.

Záver

Výpočet tlaku - ložisková kapacita 304 okrúhlych trubíc z nehrdzavejúcej ocele je rozhodujúcim krokom pri zabezpečovaní bezpečnosti a spoľahlivosti potrubných systémov. Pochopením kľúčových faktorov, pomocou vhodných metód výpočtu a zvažovaním ďalších relevantných faktorov, ako sú korózne, teplotné a bezpečnostné faktory, môžete pri výbere a navrhovaní trubíc pre vaše aplikácie robiť informované rozhodnutia.

Ak máte akékoľvek otázky alebo potrebujete ďalšiu pomoc pri výpočte tlaku - kapacity ložiska 304 okrúhlych trubíc z nehrdzavejúcej ocele alebo iných výrobkov z nehrdzavejúcej ocele, neváhajte nás kontaktovať kvôli obstarávaniu a hĺbkovým diskusiám. Náš tím expertov je vždy pripravený poskytnúť vám odbornú radu a kvalitné produkty.

Odkazy

• ASME kotol a kód tlakových plavidiel
• Normy ASTM pre trubice z nehrdzavejúcej ocele
• „Dizajn strojárstva“ od Josepha E. Shigleyho a Charlesa R. Mischke
